重力式無閥過濾器

◎ 概述

       重力式無閥過濾器，其工作原理為通過給水管送水入過濾器，經過濾后清水從連通管注入水箱內貯存，水箱充滿后，水流通過出水管口出水。運行過程中，濾層不斷截留懸浮物，造成濾室阻力的逐漸增加，因而促使虹吸上升管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管，借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時，水箱中的水自下而上地通過濾層、對濾料進行反沖洗。當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管，破壞虹吸，濾池反沖洗結束，進入下一周期的工作。(參見圖一)

       根據我國“生活飲用水水質標準”規定，本設計適用于要求經過過濾出水濁度在1毫克/升以內，到符合飲用水水質標準的工業用水和生活用水的工礦和城鎮給水水處理設施。

       本設備由我公司工程人員總結以往工程設計中成功經驗而設計制造。節省投資、效果穩定、操作方便是理想的給水設施。

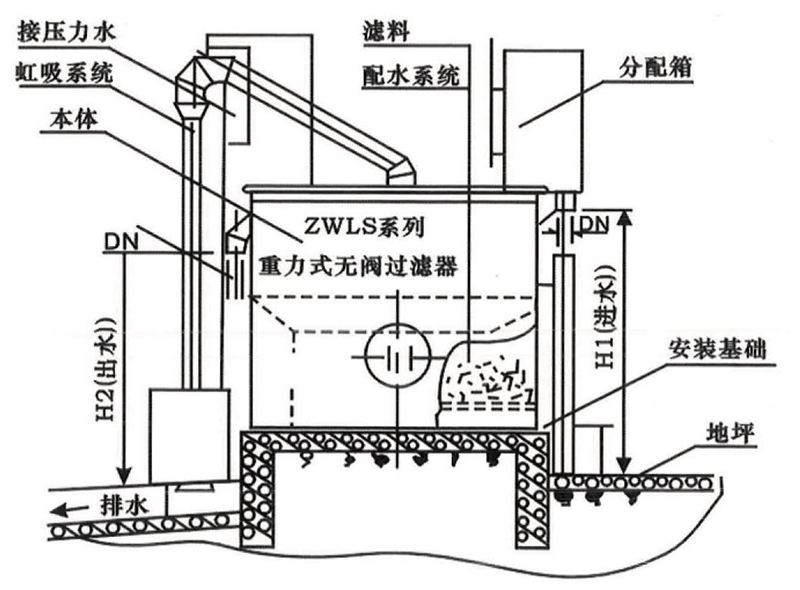

◎ 工作原理示意圖（圖一)

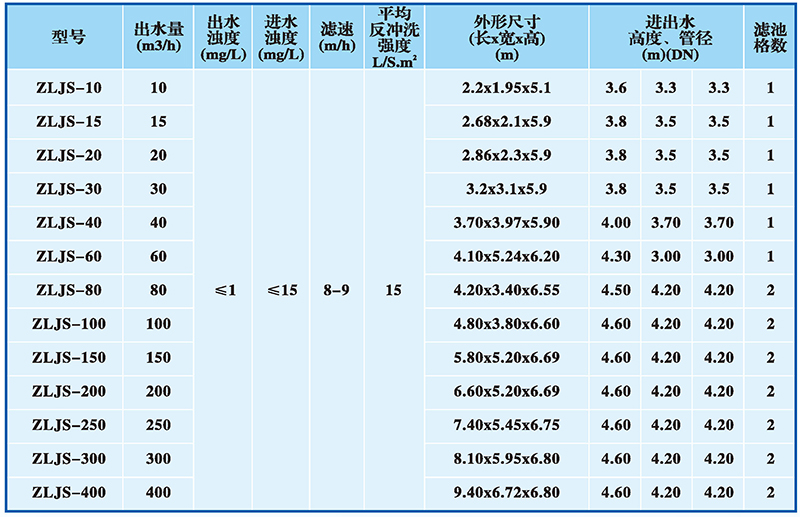

◎ 10-400m3/h型號規格參數表

       本公司定型生產以下重力式無閥過濾器，用戶如有特殊要求，也可以商議定制。

       本產品濾料采用石英砂和無煙煤，產品出廠時本公司已將濾料配套。但使用長時間后，用戶應該更換濾料，底層濾料2-4mm的礫石，其厚度為100mm，中層為0.6-1.2mm粒徑的石英砂，其厚度為350rnm。上層為0.8-1.8mm粒徑的無煙煤，其厚度變?yōu)?50mm。
       連管法蘭連接尺寸按GB9114-9116、9119、9123-88PN1.0選用。基礎平臺承載強度不低于10噸/平方米。
